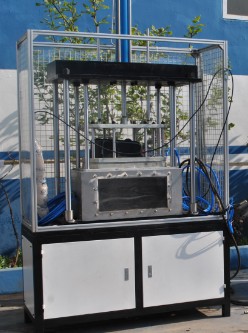

一、產品介紹：
濟南思明特科技有限公司研發的管道氣密性檢測設備用于鋼管、銅管、塑料管道、符合材料管道等產品的氣密性試驗氣密性檢測。產品配置有自動數據采集系統，以及安全防護裝置，對被測管道進行壓力氣密性測試，可以通過干式以及濕式檢測進行產品的氣密性試驗。其中濕式檢測為沉水冒泡方案，干式檢測通過思明特檢測儀進行檢測。在使用管道氣密性檢測設備時，首先需要將待檢測的管道連接到設備上，并設置好測試參數，如測試壓力、保壓時間等。然后啟動設備，開始進行測試。在測試過程中，設備會實時顯示管道內的壓力變化，并可以根據設定的參數自動判斷測試結果。
二、管道氣密性檢測設備技術參數
測試壓力 |
0.1~20.0Mpa |
試驗介質 |
空氣、氮?dú)?、氦氣? |
氣源壓力范圍 |
0.2～0.8MPa |
氣源流量 |
1.5m3/min |
介質溫度 |
常溫，可定制高溫、低溫試驗 |
控制方式 |
自動和/或手動 |
| 顯示精度 |
0.5%FS |
三、管道氣密性檢測設備特點
1、采用安全防護裝置，包括雙手啟動開關，安全光柵，自動壓力檢測控制以及遠程視頻監控等措施保護測試人員安全。
2、使用安全，計算機自動卸壓和手動卸壓雙重卸壓裝置，超壓、超時、泄露報警。
3、采用計算機加單片機兩級控制系統，具有測試壓力穩定，壓力測試精度高等特點。
4、配置有自動升降水槽可對被測件進行冒泡法檢測
四、型號選擇
型號： |
試驗壓力 |
控制方式 |
試驗介質 |
| SUP_GDQM_1 |
1MPa |
手動／計算機 |
空氣、氮?dú)?/TD>
|
| SUP_GDQM_3 |
3MPa |
手動／計算機 |
空氣、氮?dú)?/TD>
|
| SUP_GDQM_10 |
10MPa |
手動／計算機 |
空氣、氮?dú)?/TD>
|
| SUP_GDQM_20 |
20MPa |
手動／計算機 |
空氣、氮?dú)?/TD>
|
qimishiyanji-q
氫能源汽車不銹鋼無縫管氣密試驗臺主要用于氫能源汽車無縫管、空調銅管、直縫鋼管等管材的氣密性檢測。本試驗機操作簡單方便，設有一鍵啟動功能，試件安裝后，只需按下一個按鈕，試驗軟件就會自動完成試驗。
濟南思明特科技有限公司研發的濾芯氣密性檢測儀主要用于金屬濾芯,活性炭濾芯,空氣濾芯等各類濾芯的氣密性檢測。本設備采用差壓檢測測試方法。設備能智能測試并判斷產品的密封性質量,測試參數及泄露部位可以方便的讀取。
低溫閥門密封件密封性能檢測設備臺主要由低溫試驗槽、介質控制系統、狀態檢測系統、低溫介質儲罐、試驗介質罐、低溫連接管道等組成。用于對閥門密封件密封性能的測試，尤其是低溫環境下的測試，可進行工裝和閥測試。本設備具備一些擴展功能，可進行其他設備低溫密封件的相關測試，例如低溫液壓油缸、 軍工設備等。
電器殼體防水試驗機主要用于防爆電器殼體、汽車燈具、防水條帶等各種防水、防滲漏有特別要求的產品和設備的防水檢測，以評價其抗水能力或密封性能，對其進行可靠性鑒定或驗收。
散熱器氣密檢測設備主要用于散熱器的氣密性檢測。本設備由PLC控制氣缸自動夾緊工件完成定位，定位牢固、準確，對工件無損傷。當操作者按下檢測開始按鈕后，工裝定位機構自動夾緊定位，定位點需要在水室兩端，防止檢測過程中對芯體的損傷。工裝配置位置傳感器，可以檢測芯體是否安放到位，若未安裝到位則工裝定位不動作，設備蜂鳴報警。
氫系統氣密性系統主要用于氫系統零部件的氣密性能檢測，采用氣動增壓泵，通過低壓壓縮空氣驅動，產生高壓氣體輸出，對測試件進行氣密封試驗。適用于大批量氣密檢測，在線自動化氣密性測試。 產品用于氫能源管路的氣密檢測。測試壓力80MPa。
塑料閥門密封性試驗機主要用于塑料電磁閥、塑料球閥、塑料呼吸閥、塑料背壓閥、塑料蝶閥、塑料閘閥、塑料截止閥等塑料閥門的密封檢測。具有多項自動安全保護及試驗異常報警，安全性極高。
空氣彈簧氣密試驗機主要由機體、氣路系統、檢測裝置和電氣控制系統組成.氣路系統包括壓力風源、氣路控制元件、管路等，設備自帶風源(移動空壓機)。電氣控制系統包括CPU中央處理器、按鍵開關及顯示器等。能對空氣彈簧進行氣密性試驗及保壓試驗。
氣密檢測設備主要用于各類閥門、管材、殼體、設備采用壓縮空氣或者氮?dú)庾鳛闅饷軝z測試驗介質，系統可以配置相關的氣密檢測的夾具用于被測件的密封檢測，并配置相應的試驗測試軟件用于實時顯示壓力曲線，輸出試驗報告，保存試測試數據。
|
