一、應用范圍：
???????

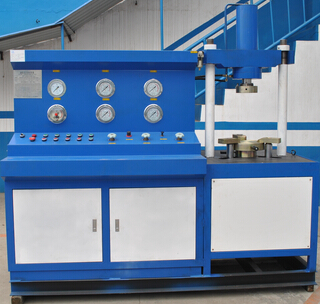

濟南思明特液壓測試臺主要用于各種閥體，水壓、密封試驗。 用于檢測閘閥、球閥、蝶閥、針閥等相關閥門的密封性能。本試驗機完全符合相關國家標準，參數可根據需求定制。適用于不同壓力等級。通過模擬閥門在實際工作環境中所承受的壓力和流量條件，對閥門的密封性、耐久性和性能進行全面的測試。
二、控制方式
分手動控制、電腦控制兩種。電腦控制系統由微機與可編成PLC控制器上下兩級控制系統組成，控制原理先進，采用獨立的控制單元，真正實現了模塊化控制。能夠精確控制壓力的精度，保壓效果好，實時自動補壓。多路多工位，各路試驗可同時進行互不影響。實驗數據和圖形自動記錄并保存在計算機中。手動控制，plc控制及計算機控制方式可以任意選擇。 按照國家GB/T13927-92《通用閥門壓力試驗》和ZBJ16006-90《閥門的試驗與檢測》等標準，參照國際標準ISO5208《工業用閥門的壓力試驗》和美國石油學會標準API1598《閥門檢驗和試驗》的標準規范要求而研制產品。
三、型號選擇
| 型號 |
測試壓力MP |
測試介質 |
夾緊方式 |
測試口徑 |
| SUP_FM_100 |
25 |
清水 |
下壓式 |
DN15-DN100 |
| SUP_FM_200 |
15 |
清水 |
雙三爪抱緊 |
DN100-DN200 |
| SUP_FM_300 |
15 |
清水 |
雙三爪抱緊 |
DN200_DN300 |
| SUP_FM_450 |
15 |
清水 |
雙三爪抱緊 |
DN300-DN450 |
閥門壽命試驗機用于檢測閥門的使用壽命，可進行閥門的疲勞開關強度試驗，對于檢測閥門開關壽命有重要作用，閥門壽命試驗機從DN3-DN500,檢測壓力從0.2MPa到50MPa的壓力?？蛇M(jìn)行閥門的開關扭矩，閥門開關行程，閥門轉速進行設定。用于檢測壽命試驗
調節閥閥體氣密性試驗機用于各種調節閥、截止閥、止回閥、旋塞閥、球閥、閥組等高壓閥門，氣瓶閥和瓶頭閥及儀表閥門的閥體強度試驗與高低壓氣密性能試驗。本試驗機參數可調，輸出壓力、保壓時間、允許壓降等參數可在允許范圍類自由設定。 系統可以根據需要配置有自動液壓夾緊工裝用于被測件液壓夾緊。進行壓力的測試與試驗。
femenshiyanji-f
儀表閥強度試驗機主要用于流量計殼體、截斷閥、止回閥、安全閥、調節閥、分流閥等儀表閥的耐壓強度試驗。在測試過程中，如果設備在保壓過程中發生泄漏，可以自動進行壓力補償，具有測試壓力穩定、壓力測試精度高等優點。
智能型水介質高壓安全閥校驗臺主要用于公稱壓力 PN≤160MPa 的高、中、低壓安全閥的密封性能、起跳壓力、回座壓力等性能測試。本設備采用工控軟件制作，壓力顯示數字化，自動識別、記錄整定壓力；測試數據自動進入數據庫；自動生成需方規定格式的 Excel 格式的安全閥校驗報告。
濟南思明特科技有限公司研發的閥門試壓系統用于閥門水壓試驗的檢測設備。是根據井下作業試壓生產的需求，專門設計制造的，從設備的硬件到軟件，完全能夠滿足閥門等各種試壓件的試壓需求。
飛機液壓安全閥試驗臺主要用于飛機用安全閥、液控單向閥、換向閥、截斷閥等承壓件的高壓測試系統，可以實現安全閥的起跳壓力、回座壓力、密封性能。本試驗臺出口壓力無級可調，高、中、低壓安全閥在同一校驗臺上校驗。
安全閥定壓校驗臺配氣體增壓系統，可直接將中壓氣體增至高壓，用于高壓氣體介質安全閥的校驗。雙座式氣動夾緊結構，操作方便、快捷。小口徑座卡腳采用同步聯動式偏心盤專利結構，校驗時不用放置中心墊。適應不同通徑，高效、方便、快捷。大口徑座具有根據不同口徑和壓力的夾緊力無級可調結構，適用中高壓安全閥的校驗。
緊急泄放裝置密封試驗機主要用于人孔蓋緊急泄放裝置的密封性能檢測。本試驗機PVC操作面板，壓力指針顯示，即時精確，方便用戶快捷查看壓力值。全套試驗由電腦控制。電腦顯示器顯示測量數據，也可以打印出試驗數據條。 系統配置有自動夾緊工裝，用于人孔蓋的自動裝夾密封，并配置有數據采集裝置用于產品的自動密封。
閥門壽命試驗機用于檢測閥門的使用壽命，可進行閥門的疲勞開關強度試驗，對于檢測閥門開關壽命有重要作用，閥門壽命試驗機從DN3-DN500,檢測壓力從0.2MPa到50MPa的壓力。可進行閥門的開關扭矩，閥門開關行程，閥門轉速進行設定。用于檢測壽命試驗
|
