試驗步驟
按如下步驟進行試驗:
a)按制造商的說明操作和調節切斷閥,保持進口壓力不變；

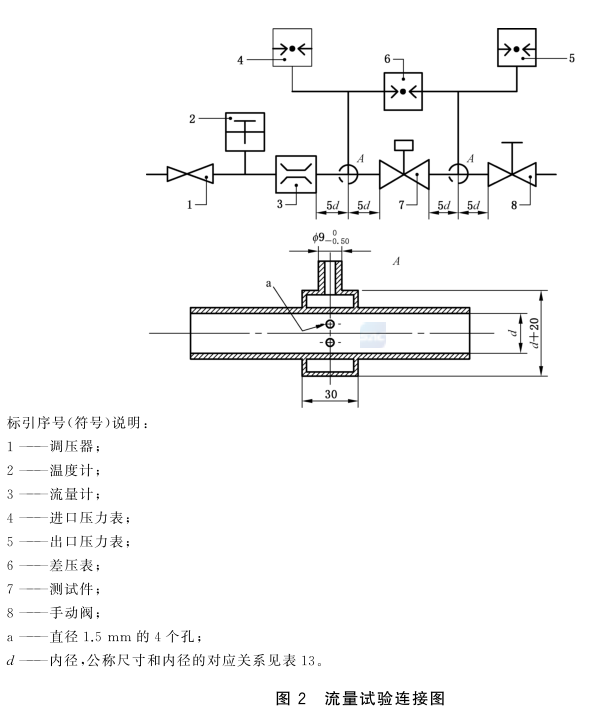

b)調節閥門8,將進出口壓差調至100Pa,并保持該壓差不變；
c)讀取流量計的顯示數值,獲取空氣流量；

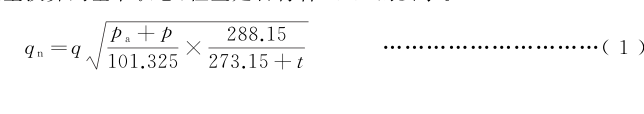

d)用式(1)將測量的空氣流量換算到基準狀態,檢查是否符合要求。
式中:
q n———校正到基準狀態下的空氣流量, 單位為立方米每小時( m 3 / h );
q———測量的空氣流量, 單位為立方米每小時( m 3 / h );
p a ———大氣壓力, 單位為千帕( kPa );
p———進口 測試壓力, 單位為千帕( kPa );
t———空氣溫度, 單位為攝氏度( ℃ )。
額定流量要求
1制造商應明示切斷閥進出 口 壓差 100 Pa 下的空氣額定流量。
2
按規定的試驗方法進行試驗, 最大流量應不低于額定流量的 0.95 倍。
|
